光模块解决方案

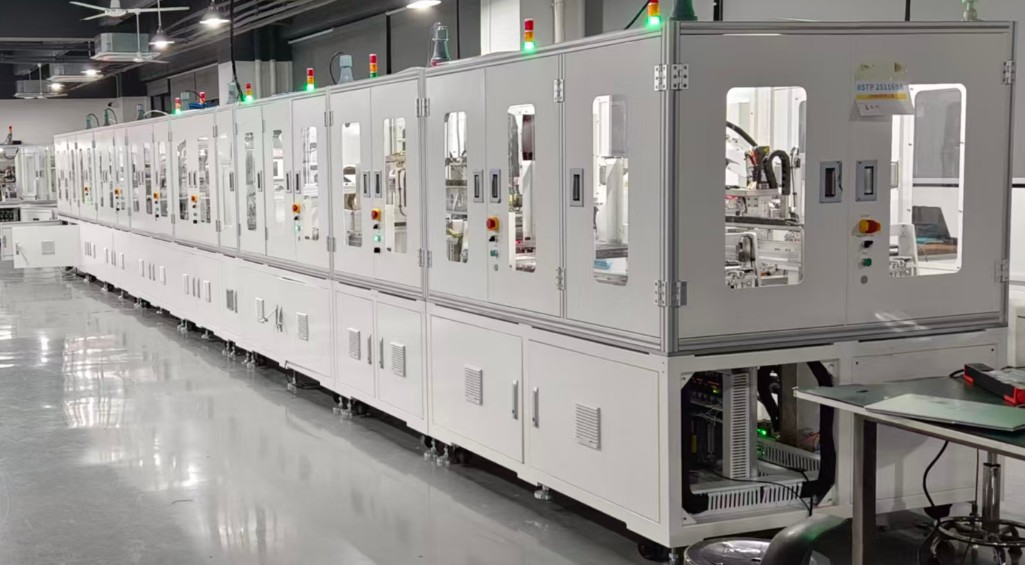

自动化装配线
|
项目简介
|
光模块全自动装配线 |
|
产品简介 |
光模块，400G，800G |
|
送货地点 |
墨西哥瓜迪诺 |
|
主要特点 |
● 操作模式——全自动组装 ● 生产线产能 – CT 20 秒 / UPH 180 ● 全自动装配流程 ● 各种物料输送技术 - ü弹簧碗喂食 ü加热垫喂料和切割 ü碗式送料器和三角洲机器人取放装置用于防尘罩 PCBA 、外壳和盖板的托盘进料 ● 各种机器人 &—; ü XYZ龙门架 ü Sacra 机器人 ü Delta机器人 ü六轴机器人 ● 兼容性 - 支持多种 SKU，易于切换 ● 模块化设计——易于重新利用 ● 视觉嵌入式机器人引导、表面检测 ● 可维护性 – 易于访问系统控制模块 |
|
流程覆盖率 |
● 导热垫切割和粘贴 ● 拧螺丝 ● 弹簧组件 ● 弹簧致动器组件 ● 光终端/防尘帽组件 ● 对准和压制 激光标签 |
自动化包装线
|
项目简介 |
光模块全自动包装线 |
|
产品简介 |
光模块，400G，800G |
|
送货地点 |
墨西哥瓜迪诺 |
|
主要特点 |
● 操作模式——全自动包装 ● 生产线产能 – CT 20 秒 / UPH 180 ● 全自动装配流程 ● 各种物料输送技术 - 标签带送料器 ü碗式送料器和三角洲机器人取放装置用于防尘罩 ü模块托盘进料， ü输出到带盖 ● 各种机器人 &—; ü XYZ龙门架 ü六轴机器人 ● 兼容性 - 支持多种 SKU，易于切换 ● 模块化设计——易于重新利用 ● 视觉嵌入式机器人引导、表面检测 ● 可维护性 – 易于访问系统控制模块 |
|
流程覆盖率 |
● 光终端/防尘帽组件 ● 使用胶带和酒精清洁四面表面 ● 四面表面AOI ● 测试 – 产品内存信息检查，包括序列号和流程 ● 标签及标签检查 ● 卸至吸塑托盘（带盖塑料托盘） |
SOE直流测试仪
|
项目简介 |
SOE直流测试仪 |
|
产品简介 |
SOE芯片/芯片，PCBA级（含SOE芯片） |
|
送货地点 |
墨西哥瓜迪诺 |
|
主要特点 |
● 操作模式 – 自动直流电阻测试 ● 加工周期 – 180 秒（芯片）/ 240 秒（PCBA） ● 兼容性 - 支持多种杠杆测试、芯片/晶圆测试和PCBA测试 ● 物料输送技术 – ü来自托盘/或传送带的输入 ü输出至托盘/或传送带 ü自动取放 ●各种机器人 – ü XYZ 龙门架 ü用于测试外围设备的 6 轴平台/模块 ● 模块化设计——易于重新利用 ● 视觉嵌入式 – 高精度微米级 ● 高精度对准 – ü芯片上的细间距探测卡 ü光纤对准波导输出 ● 可维护性 – 易于访问系统控制模块 |
|
流程覆盖率 |
● 自动物料放置 ● 测试覆盖率 ü MZM_Current_I操作 / MZM_Current_SOEspec ü Ipd1_Idark / Ipd1_Forward_Voltage ü Ipd2_Idark / Ipd2_Forward_Voltage ü MZM_Idark ü Ipd1_Iph_Quadpoint / Ipd2_Iph_Quadpaint ü加热器电阻 ü LD 输出功率 |
在自动加载机上下载固件
|
项目简介 |
PCBA自动固件下载 |
|
产品简介 |
光模块，800G PCBA |
|
送货地点 |
中国珠海 |
|
主要特点 |
● 操作模式 – 自动固件下载 ● 生产线产能 – 每小时 180 台 ● 物料输送技术 – ü来自堆叠托盘/或传送带的输入 ü输出至堆叠托盘/或传送带 ü自动取放 ● 各种机器人 – ü XYZ龙门架 + 夹爪 ● 编程腔体 – 3 个腔体并行工作 ● 视觉嵌入式 – 机器人引导取放 ● 模块化设计——易于重新利用；易于 维护——方便检修系统控制模块 |
|
流程覆盖率 |
● 固件下载 |

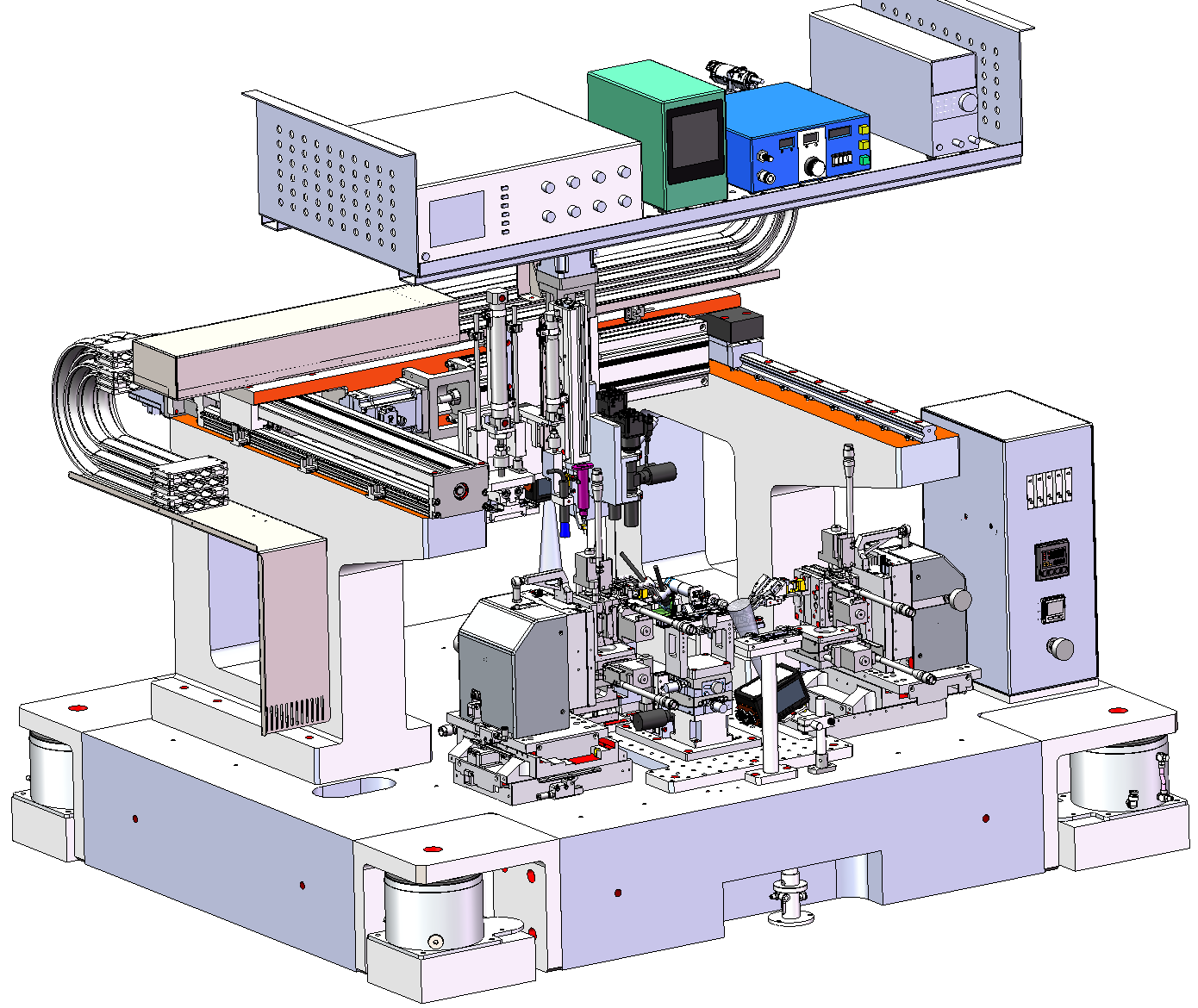

AA 透镜耦合器和 FAU
|
项目简介 |
AA耦合透镜和光模块的FAU |
|
产品简介 |
光模块、400G、800G、FAU、镜头 |
|
送货地点 |
墨西哥格尔德 |
|
主要特点 |
● 操作模式 – 全自动光学元件（FAU 和透镜）对准、粘合和固化。 ● 循环时间 < 180 秒 ● 物料送料 – 手动/自动 ü来自托盘/或传送带的输入 ü输出至托盘/或传送带 ü自动取放 ● 电子接口交互 – 自动 ● 光学接口接合 – 自动 ● 镜头旋转 – 根据需要自动旋转 ● 对准机构 – ü高精度XYZ龙门架，重复精度0.5μm，稳定性0.2μm ü 6自由度精细调节平台*2，重复精度0.1μm，稳定性0.05μm ü测角台*2，重复精度0.005°，分辨率0.002° ● 内置视觉系统 – 摄像头，1200万像素，像素精度2μm ● 力感应 – 1μm分辨率，实时监测 ● 对齐算法 – 嵌入式人工智能 ● 粘合与固化 – 自动 ● 光功率监测 – 自动、实时 ● 温度控制 – 内置TEC模块和空气冷却 ● 兼容性 - 支持 FAU、镜头或两者同时连接 ● 模块化设计——易于重新利用 ● 可维护性 – 易于访问系统控制模块 |
|
流程覆盖率 |
● FAU 和透镜的 AA 对准 ● 粘合和紫外线固化 |
